BATK10

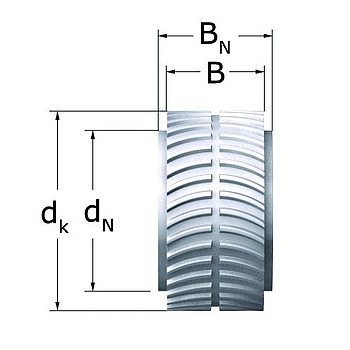

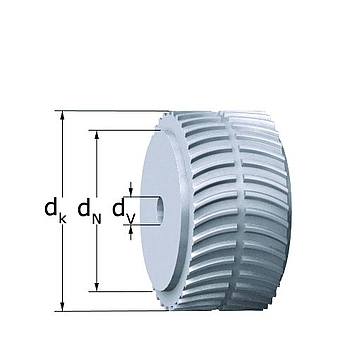

z = Zähnezahl
dK = Kopfkreisdurchmesser
dN = Nabendurchmesser
lN = Nabenlänge
B = Scheibenbreite
BN = Gesamtbreite
dV = Durchmesser der Vorbohrung
dmax = max. Bohrungsdurchmesser ohne Passfedernut für Synchronscheiben mit Bordscheiben, Nabe entfällt bei max. Bohrung

Werkstoffe:
Synchronscheibe: AlCu4MgSi, RoHS-konform

Hinweis:

Der Artikel wird auf den nachfolgenden Seiten weiter spezifiziert. Zum Beispiel erfolgt dort die Auswahl der Scheiben- bzw. der Riemenbreite. Klicken Sie dazu auf den Anfragekorb oder auf den CAD-Button.

Anfertigungsware, bitte Lieferzeiten erfragen.

Bitte beachten Sie unsere Gewährleistungsbedingungen.

Standard Lagerware
z dK dN x lN dV dmax
[mm] [mm] [mm]
20 61,84 Nabe 46x5 12H7 50
21 65,03 Nabe 50x5 12H7 52
22 68,21 Nabe 53x5 12H7 56
23 71,39 Nabe 56x5 12H7 60
24 74,57 Nabe 57x5 12H7 62
25 77,76 Nabe 59x5 12H7 66
26 80,94 Nabe 62x5 12H7 68
27 84,12 Nabe 64x5 12H7 72
28 87,31 Nabe 67x5 12H7 76
29 90,49 Nabe 70x5 12H7 78
30 93,67 Nabe 73x5 12H7 82
31 96,86 Nabe 77x5 12H7 84
32 100,04 Nabe 80x5 12H7 88
33 103,22 Nabe 83x5 12H7 88
34 106,41 Nabe 86x5 12H7 92
35 109,59 Nabe 90x5 16H7 96
36 112,77 Nabe 92x5 16H7 98
37 115,95 Nabe 95x5 16H7 101
38 119,14 Nabe 99x5 16H7 104
39 122,32 Nabe 102x5 16H7 106
40 125,50 Nabe 105x5 16H7 110
41 128,69 Nabe 108x5 16H7 110
42 131,87 Nabe 111x5 16H7 112
43 135,05 Nabe 115x5 16H7 114
44 138,24 Nabe 118x5 16H7 118
45 141,42 Nabe 121x5 16H7 120
46 144,60 Nabe 124x5 16H7 122
47 147,79 Nabe 127x5 16H7 122
48 150,97 Nabe 130x5 20H7 124
49 154,15 Nabe 134x5 20H7 126
50 157,33 Nabe 137x5 20H7 130
51 160,52 Nabe 140x5 20H7 134
52 163,70 Nabe 143x5 20H7 136
53 166,88 Nabe 146x5 20H7 140
54 170,07 Nabe 150x5 20H7 144
55 173,25 Nabe 153x5 20H7 146
56 176,43 Nabe 156x5 20H7 150
57 179,62 Nabe 159x5 20H7 152
58 182,80 Nabe 162x5 20H7 156
59 185,98 Nabe 165x5 20H7 160
60 189,17 Nabe 169x5 20H7 162
61 192,35 Nabe 172x5 20H7 164
62 195,53 Nabe 175x5 20H7 166
63 198,72 Nabe 178x5 20H7 170
64 201,90 Nabe 181x5 20H7 171
65 205,08 Nabe 185x5 20H7 174
66 208,26 Nabe 188x5 20H7 175
67 211,45 Nabe 191x5 20H7 177
68 214,63 Nabe 194x5 20H7 181
69 217,81 Nabe 197x5 20H7 185
70 221,00 Nabe 201x5 20H7 187
71 224,18 Nabe 204x5 20H7 191
72 227,36 Nabe 207x5 20H7 193
73 230,55 Nabe 210x5 20H7 197
74 233,73 Nabe 213x5 20H7 201
75 236,91 Nabe 216x5 20H7 203
76 240,10 Nabe 220x5 20H7 207
77 243,28 Nabe 223x5 20H7 209
78 246,46 Nabe 226x5 20H7 213
79 249,64 Nabe 229x5 20H7 215
80 252,83 Nabe 232x5 20H7 219
81 256,01 Nabe 236x5 20H7 223
82 259,19 Nabe 239x5 20H7 225
83 262,38 Nabe 242x5 20H7 229
84 265,56 Nabe 245x5 20H7 231
85 268,74 Nabe 248x5 20H7 235
86 271,93 Nabe 251x5 20H7 239
87 275,11 Nabe 255x5 20H7 241
88 278,29 Nabe 258x5 20H7 245
89 281,48 Nabe 261x5 20H7 247
90 284,66 Nabe 264x5 20H7 251
91 287,84 Nabe 267x5 20H7 255
92 291,03 Nabe 271x5 20H7 257
93 294,21 Nabe 274x5 20H7 261
94 297,39 Nabe 277x5 20H7 263
95 300,57 Nabe 280x5 24H7 267
96 303,76 Nabe 283x5 24H7 269
97 306,94 Nabe 286x5 24H7 273
98 310,12 Nabe 290x5 24H7 279
99 313,31 Nabe 293x5 24H7 283
100 316,49 Nabe 296x5 24H7 285
101 319,67 Nabe 299x5 24H7 289
102 322,86 Nabe 302x5 24H7 293
103 326,04 Nabe 306x5 24H7 295
104 329,22 Nabe 309x5 24H7 299
105 332,41 Nabe 312x5 24H7 301
106 335,59 Nabe 315x5 24H7 305
107 338,77 Nabe 318x5 24H7 309
108 341,95 Nabe 321x5 24H7 311
109 345,14 Nabe 325x5 24H7 315
110 348,32 Nabe 328x5 24H7 317
111 351,50 Nabe 331x5 24H7 321
112 354,69 Nabe 334x5 24H7 323
113 357,87 Nabe 337x5 24H7 327
114 361,05 Nabe 341x5 24H7 330
