ATK10 K6

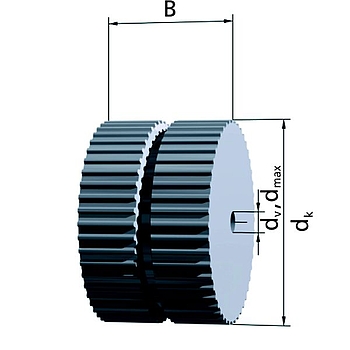

z = Zähnezahl
dK = Kopfkreisdurchmesser
b = Riemenbreite
B = Spurzahnscheibenbreite

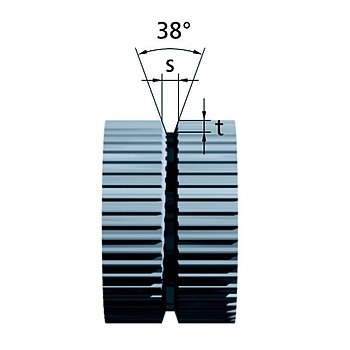

s = Nutbreite
t = Nuttiefe
dV = Durchmesser der Vorbohrung
dmax = max. Bohrungsdurchmesser ohne Passfedernut für Spurzahnscheiben mit Bordscheiben

Werkstoffe:
Synchronscheibe: AlCu4MgSi, RoHS-konform

Hinweis:

Der Artikel wird auf den nachfolgenden Seiten weiter spezifiziert. Zum Beispiel erfolgt dort die Auswahl der Scheiben- bzw. der Riemenbreite. Klicken Sie dazu auf den Anfragekorb oder auf den CAD-Button.

Anfertigungsware, bitte Lieferzeiten erfragen.

Bitte beachten Sie unsere Gewährleistungsbedingungen.

Standard Lagerware
Zähnezahl Kopfkreis s t Bohrung dmax
z dK [mm] [mm] [mm] [mm] [mm]
20 61,84 6,5 5 12H7 42
21 65,03 6,5 5 12H7 45
22 68,21 6,5 5 12H7 48
23 71,39 6,5 5 12H7 51
24 74,57 6,5 5 12H7 55
25 77,76 6,5 5 12H7 56
26 80,94 6,5 5 12H7 61
27 84,12 6,5 5 12H7 64
28 87,31 6,5 5 12H7 67
29 90,49 6,5 5 12H7 70
30 93,67 6,5 5 12H7 74
31 96,86 6,5 5 12H7 77
32 100,04 6,5 5 12H7 80
33 103,22 6,5 5 12H7 83
34 106,41 6,5 5 12H7 86
35 109,59 6,5 5 12H7 90
36 112,77 6,5 5 16H7 93
37 115,95 6,5 5 16H7 96
38 119,14 6,5 5 16H7 99
39 122,32 6,5 5 16H7 102
40 125,50 6,5 5 16H7 106
41 128,69 6,5 5 16H7 109
42 131,87 6,5 5 16H7 112
43 135,05 6,5 5 16H7 115
44 138,24 6,5 5 16H7 118
45 141,42 6,5 5 16H7 121
46 144,60 6,5 5 16H7 125
47 147,79 6,5 5 16H7 128
48 150,97 6,5 5 16H7 131
49 154,15 6,5 5 16H7 134
50 157,33 6,5 5 16H7 137
51 160,52 6,5 5 16H7 141
52 163,70 6,5 5 16H7 144
53 166,88 6,5 5 16H7 147
54 170,07 6,5 5 16H7 150
55 173,25 6,5 5 16H7 153
56 176,43 6,5 5 16H7 156
57 179,62 6,5 5 16H7 160
58 182,80 6,5 5 16H7 163
59 185,98 6,5 5 16H7 166
60 189,17 6,5 5 16H7 169
61 192,35 6,5 5 16H7 172
62 195,53 6,5 5 16H7 176
63 198,72 6,5 5 16H7 179
64 201,90 6,5 5 16H7 182
65 205,08 6,5 5 16H7 185
66 208,26 6,5 5 16H7 188
67 211,45 6,5 5 16H7 191
68 214,63 6,5 5 16H7 195
69 217,81 6,5 5 16H7 198
70 221,00 6,5 5 16H7 201
71 224,18 6,5 5 16H7 204
72 227,36 6,5 5 20H7 207
73 230,55 6,5 5 20H7 211
74 233,73 6,5 5 20H7 214
75 236,91 6,5 5 20H7 217
76 240,10 6,5 5 20H7 220
77 243,28 6,5 5 20H7 223
78 246,46 6,5 5 20H7 226
79 249,64 6,5 5 20H7 230
80 252,83 6,5 5 20H7 233
81 256,01 6,5 5 20H7 236
82 259,19 6,5 5 20H7 239
83 262,38 6,5 5 20H7 242
84 265,56 6,5 5 20H7 246
85 268,74 6,5 5 20H7 249
86 271,93 6,5 5 20H7 252
87 275,11 6,5 5 20H7 255
88 278,29 6,5 5 20H7 258
89 281,48 6,5 5 20H7 261
90 284,66 6,5 5 20H7 265
91 287,84 6,5 5 20H7 268
92 291,03 6,5 5 20H7 271
93 294,21 6,5 5 20H7 274
94 297,39 6,5 5 20H7 277
95 300,94 6,5 5 24H7 281
96 310,12 6,5 5 24H7 284
97 313,31 6,5 5 24H7 287
98 316,49 6,5 5 24H7 290
99 319,67 6,5 5 24H7 293
100 322,86 6,5 5 24H7 269
101 326,04 6,5 5 24H7 300
102 329,22 6,5 5 24H7 303
103 332,41 6,5 5 24H7 306
104 332,41 6,5 5 24H7 309
105 335,59 6,5 5 24H7 312
106 335,59 6,5 5 24H7 316
107 338,77 6,5 5 24H7 319
108 341,95 6,5 5 24H7 322
109 345,14 6,5 5 24H7 325
110 348,32 6,5 5 24H7 328
111 351,50 6,5 5 24H7 332
112 354,69 6,5 5 24H7 335
113 357,87 6,5 5 24H7 338
114 361,05 6,5 5 24H7 341
