ATN12,7

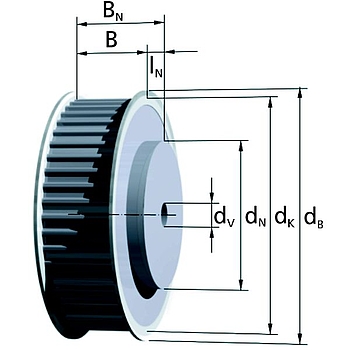

Ausführung - 2 bis z=44

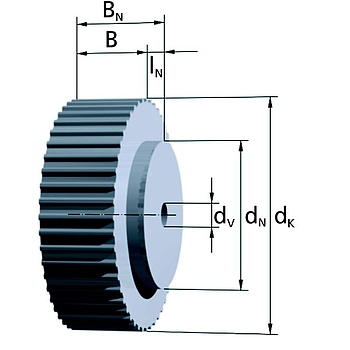

Ausführung - 0 ab z=48

z = Zähnezahl
dK = Kopfkreisdurchmesser
dB = Bordscheibendurchmesser
dN = Nabendurchmesser
lN = Nabenlänge
b = Riemenbreite
B = Scheibenbreite
BN = Gesamtbreite
dV = Bohrungsdurchmesser

Werkstoffe:
Synchronscheibe: AlCu4MgSi, RoHS-konform
Bordscheibe: Stahl, verzinkt

Hinweis:

Der Artikel wird auf den nachfolgenden Seiten weiter spezifiziert. Zum Beispiel erfolgt dort die Auswahl der Scheiben- bzw. der Riemenbreite. Klicken Sie dazu auf den Anfragekorb oder auf den CAD-Button.

Anfertigungsware, bitte Lieferzeiten erfragen.

Bitte beachten Sie unsere Gewährleistungsbedingungen.

Standard Lagerware
Zähne- zahl Kopf- kreis Bordscheiben- durchmesser Anzahl Bord- scheiben Naben- bezeichnung Bohrung
z dK dB dN x lN dV
[mm] [mm] [mm]
15 58,82 67 2 Nabe 30x10 12H7
16 62,86 70 2 Nabe 32x10 12H7
17 66,90 74 2 Nabe 36x10 12H7
18 70,95 76 2 Nabe 40x10 12H7
19 74,99 82 2 Nabe 40x10 12H7
20 79,03 86 2 Nabe 46x10 12H7
21 83,07 90 2 Nabe 46x10 12H7
22 87,12 93 2 Nabe 46x10 12H7
23 91,16 96 2 Nabe 50x10 12H7
24 95,2 102 2 Nabe 58x10 12H7
25 99,24 105 2 Nabe 58x10 12H7
26 103,29 110 2 Nabe 58x10 12H7
27 107,33 113 2 Nabe 58x10 12H7
28 111,37 117 2 Nabe 60x10 12H7
29 115,41 121 2 Nabe 60x10 12H7
30 119,46 126 2 Nabe 60x10 12H7
31 123,50 129 2 Nabe 60x10 12H7
32 127,54 134 2 Nabe 60x10 12H7
33 131,58 137 2 Nabe 60x10 12H7
34 135,63 142 2 Nabe 60x10 12H7
35 139,67 145 2 Nabe 60x10 12H7
36 143,71 150 2 Nabe 60x10 16H7
37 147,75 153 2 Nabe 60x10 16H7
38 151,80 158 2 Nabe 60x10 16H7
39 155,84 161 2 Nabe 60x10 16H7
40 159,88 166 2 Nabe 60x10 16H7
41 163,92 171 2 Nabe 60x10 16H7
42 167,97 174 2 Nabe 60x10 16H7
43 172,01 179 2 Nabe 60x10 16H7
44 176,05 182 2 Nabe 60x10 16H7
45 180,09 185 2 Nabe 90x10 16H7
46 184,14 191 2 Nabe 90x10 16H7
47 188,18 195 2 Nabe 90x10 16H7
48 192,22 0 2 Nabe 110x10 16H7
49 196,26 0 2 Nabe 110x10 16H7
50 200,31 0 2 Nabe 110x10 16H7
51 204,35 0 2 Nabe 110x10 16H7
52 208,39 0 2 Nabe 110x10 16H7
53 212,43 0 2 Nabe 110x10 16H7
54 216,48 0 2 Nabe 110x10 16H7
55 220,52 0 2 Nabe 110x10 16H7
56 224,56 0 2 Nabe 110x10 16H7
57 228,6 0 2 Nabe 110x10 16H7
58 232,65 0 2 Nabe 110x10 16H7
59 236,69 0 2 Nabe 110x10 16H7
60 240,73 0 2 Nabe 110x10 16H7
61 244,77 0 2 Nabe 110x10 16H7
62 248,82 0 2 Nabe 110x10 16H7
63 252,86 0 2 Nabe 110x10 16H7
64 256,9 0 2 Nabe 110x10 16H7
65 260,94 0 2 Nabe 110x10 16H7
66 264,99 0 2 Nabe 110x10 16H7
67 269,03 0 2 Nabe 110x10 16H7
68 273,07 0 2 Nabe 110x10 16H7
69 277,11 0 2 Nabe 110x10 16H7
70 281,16 0 2 Nabe 110x10 16H7
71 285,2 0 2 Nabe 110x10 16H7
72 289,24 0 2 Nabe 110x10 16H7
73 293,28 0 2 Nabe 140x10 20H7
74 297,33 0 2 Nabe 140x10 20H7
75 301,37 0 2 Nabe 140x10 20H7
76 305,41 0 2 Nabe 140x10 20H7
77 309,45 0 2 Nabe 140x10 20H7
78 313,5 0 2 Nabe 140x10 20H7
79 317,54 0 2 Nabe 140x10 20H7
80 321,58 0 2 Nabe 140x10 20H7
81 325,62 0 2 Nabe 140x10 20H7
82 329,67 0 2 Nabe 140x10 20H7
83 333,71 0 2 Nabe 140x10 20H7
84 337,75 0 2 Nabe 140x10 20H7
85 341,79 0 2 Nabe 140x10 20H7
86 345,84 0 2 Nabe 140x10 20H7
87 349,88 0 2 Nabe 140x10 20H7
88 353,92 0 2 Nabe 140x10 20H7
89 357,96 0 2 Nabe 140x10 20H7
90 362,01 0 2 Nabe 140x10 20H7
91 366,05 0 2 Nabe 140x10 20H7
92 370,09 0 2 Nabe 140x10 20H7
93 374,13 0 2 Nabe 160x10 20H7
94 378,18 0 2 Nabe 160x10 20H7
95 382,22 0 2 Nabe 160x10 20H7
96 386,26 0 2 Nabe 160x10 20H7
97 390,31 0 2 Nabe 160x10 20H7
98 394,35 0 2 Nabe 160x10 20H7
99 398,39 0 2 Nabe 160x10 20H7
100 402,43 0 2 Nabe 160x10 20H7
101 406,48 0 2 Nabe 160x10 20H7
102 410,52 0 2 Nabe 160x10 20H7
103 414,56 0 2 Nabe 160x10 20H7
104 418,6 0 2 Nabe 160x10 20H7
105 422,65 0 2 Nabe 160x10 20H7
106 426,69 0 2 Nabe 160x10 20H7
107 430,73 0 2 Nabe 160x10 20H7
108 434,77 0 2 Nabe 160x10 20H7
109 438,82 0 2 Nabe 160x10 20H7
110 442,86 0 2 Nabe 160x10 20H7
111 446,9 0 2 Nabe 160x10 20H7
112 450,94 0 2 Nabe 160x10 20H7
113 454,99 0 2 Nabe 160x10 20H7
114 459,03 0 2 Nabe 160x10 20H7
