SFAT10

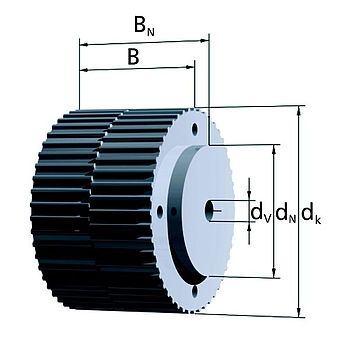

z = Zähnezahl
dK = Kopfkreisdurchmesser
dB = Bordscheibendurchmesser
dN = Nabendurchmesser
lN = Nabenlänge
b = Riemenbreite
B = Scheibenbreite
BN = Gesamtbreite
dV = Bohrungsdurchmesser

Werkstoffe: AlCu4MgSi, RoHS-konform

Hinweis:

Der Artikel wird auf den nachfolgenden Seiten weiter spezifiziert. Zum Beispiel erfolgt dort die Auswahl der Scheiben- bzw. der Riemenbreite. Klicken Sie dazu auf den Anfragekorb oder auf den CAD-Button.

Anfertigungsware, bitte Lieferzeiten erfragen.

Bitte beachten Sie unsere Gewährleistungsbedingungen.

Standard Lagerware
z dK dN x lN dV dmax
[mm] [mm] [mm] [mm]
15 45,93 Nabe 32x10 8H7 17
16 49,11 Nabe 35x10 8H7 20
17 52,29 Nabe 40x10 8H7 24
18 55,48 Nabe 40x10 10H7 27
19 58,66 Nabe 44x10 10H7 30
20 61,84 Nabe 46x10 12H7 33
21 65,03 Nabe 46x10 12H7 36
22 68,21 Nabe 50x10 12H7 40
23 71,39 Nabe 50x10 12H7 43
24 74,57 Nabe 58x10 12H7 46
25 77,76 Nabe 60x10 12H7 49
26 80,94 Nabe 60x10 12H7 52
27 84,12 Nabe 60x10 12H7 55
28 87,31 Nabe 60x10 12H7 59
29 90,49 Nabe 60x10 12H7 62
30 93,67 Nabe 60x10 12H7 65
31 96,86 Nabe 60x10 12H7 68
32 100,04 Nabe 65x10 12H7 71
33 103,22 Nabe 65x10 12H7 75
34 106,41 Nabe 65x10 12H7 78
35 109,59 Nabe 65x10 12H7 81
36 112,77 Nabe 70x10 16H7 84
37 115,95 Nabe 70x10 16H7 87
38 119,14 Nabe 70x10 16H7 90
39 122,32 Nabe 70x10 16H7 94
40 125,50 Nabe 80x10 16H7 97
41 128,69 Nabe 80x10 16H7 100
42 131,87 Nabe 80x10 16H7 103
43 135,05 Nabe 80x10 16H7 106
44 138,24 Nabe 90x10 16H7 110
45 141,42 Nabe 90x10 16H7 113
46 144,60 Nabe 90x10 16H7 116
47 147,79 Nabe 90x10 16H7 119
48 150,97 Nabe 95x10 16H7 122
49 154,15 Nabe 95x10 16H7 125
50 157,33 Nabe 95x10 16H7 129
51 160,52 Nabe 95x10 16H7 132
52 163,70 Nabe 110x10 16H7 135
53 166,88 Nabe 110x10 16H7 138
54 170,07 Nabe 110x10 16H7 141
55 173,25 Nabe 110x10 16H7 145
56 176,43 Nabe 110x10 16H7 148
57 179,62 Nabe 110x10 16H7 151
58 182,80 Nabe 110x10 16H7 154
59 185,98 Nabe 110x10 16H7 157
60 189,17 Nabe 110x10 16H7 160
61 192,35 Nabe 110x10 16H7 164
62 195,53 Nabe 110x10 16H7 167
63 198,72 Nabe 140x10 16H7 170
64 201,90 Nabe 140x10 16H7 173
65 205,08 Nabe 140x10 16H7 176
66 208,26 Nabe 140x10 16H7 180
67 211,45 Nabe 140x10 16H7 183
68 214,63 Nabe 140x10 16H7 186
69 217,81 Nabe 140x10 16H7 189
70 221,00 Nabe 140x10 16H7 192
71 224,18 Nabe 140x10 16H7 195
72 227,36 Nabe 140x10 16H7 199
73 230,55 Nabe 140x10 20H7 202
74 233,73 Nabe 140x10 20H7 205
75 236,91 Nabe 140x10 20H7 208
76 240,10 Nabe 140x10 20H7 211
77 243,28 Nabe 160x10 20H7 215
78 246,46 Nabe 160x10 20H7 218
79 249,64 Nabe 160x10 20H7 221
80 252,83 Nabe 160x10 20H7 224
81 256,01 Nabe 160x10 20H7 227
82 259,19 Nabe 160x10 20H7 230
83 262,38 Nabe 160x10 20H7 234
84 265,56 Nabe 160x10 20H7 237
85 268,74 Nabe 160x10 20H7 240
86 271,93 Nabe 160x10 20H7 243
87 275,11 Nabe 160x10 20H7 246
88 278,29 Nabe 160x10 20H7 250
89 281,48 Nabe 160x10 20H7 253
90 284,66 Nabe 160x10 20H7 256
91 287,84 Nabe 160x10 20H7 259
92 291,03 Nabe 160x10 20H7 262
93 294,21 Nabe 160x10 20H7 266
94 297,39 Nabe 160x10 20H7 269
95 300,57 Nabe 160x10 24H7 272
96 303,76 Nabe 180x10 24H7 275
97 306,94 Nabe 180x10 24H7 278
98 310,12 Nabe 180x10 24H7 281
99 313,31 Nabe 180x10 24H7 285
100 316,49 Nabe 180x10 24H7 288
101 319,67 Nabe 180x10 24H7 291
102 322,86 Nabe 180x10 24H7 294
103 326,04 Nabe 180x10 24H7 297
104 329,22 Nabe 180x10 24H7 301
105 332,41 Nabe 180x10 24H7 304
106 335,59 Nabe 180x10 24H7 307
107 338,77 Nabe 180x10 24H7 310
108 341,95 Nabe 180x10 24H7 313
109 345,14 Nabe 180x10 24H7 316
110 348,32 Nabe 180x10 24H7 320
111 351,50 Nabe 180x10 24H7 323
112 354,69 Nabe 180x10 24H7 326
113 357,87 Nabe 180x10 24H7 329
114 361,05 Nabe 180x10 24H7 332
