KC

Stützschienen mit Keilspur sind im Zusammenhang mit Spurzahnbändern einzusetzen.

Bitte beachten Sie unsere Gewährleistungsbedingungen.

Standard Lagerware

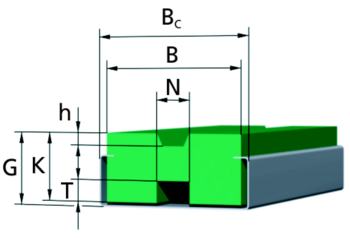

Riemen- breite Schienen- breite Gesamt- breite Schienen- höhe Lauf- höhe Gesamt- höhe Schienenlänge
b B BC K h G
[mm] [mm] [mm] [mm] [mm] [mm] [mm]
32 45 50 22 4 23,5
50 68 75 32 4 34,5

Standard Lagerware
Riemen- breite Schienen- breite Gesamt- breite Schienen- höhe Lauf- höhe Gesamt- höhe Schienenlänge
b B BC K h G
[mm] [mm] [mm] [mm] [mm] [mm] [mm]
32 45 50 22 4,5 23,5
50 68 75 32 4,5 34,5
75 93 100 32 4,5 34,5
100 118 125 32 4,5 34,5

Standard Lagerware
Riemen- breite Schienen- breite Gesamt- breite Schienen- höhe Lauf- höhe Gesamt- höhe Schienenlänge
b B BC K h G
[mm] [mm] [mm] [mm] [mm] [mm] [mm]
50 68 75 32 2 34,5
75 93 100 32 2 34,5
100 118 125 32 2 34,5
