T2,5

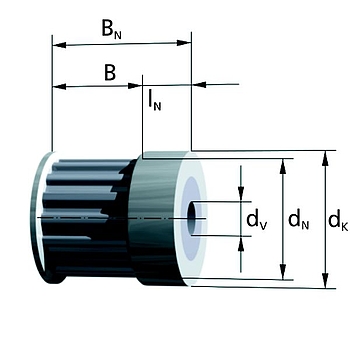

Lagerscheiben bis z=16
Lagerscheiben bis z=40 mit Bordscheiben
Lagerscheiben ab z=48 ohne Bordscheiben

z = Zähnezahl
dK = Kopfkreisdurchmesser
dB = Bordscheibendurchmesser
dN = Nabendurchmesser
lN = Nabenlänge
b = Riemenbreite
B = Scheibenbreite
BN = Gesamtbreite
dV = Bohrungsdurchmesser

Werkstoffe:
Synchronscheibe: AlCu4MgSi, RoHS-konform
Bordscheibe: Stahl, verzinkt

Hinweis:

Der Artikel wird auf den nachfolgenden Seiten weiter spezifiziert. Zum Beispiel erfolgt dort die Auswahl der Scheiben- bzw. der Riemenbreite. Klicken Sie dazu auf den Anfragekorb oder auf den CAD-Button.

Anfertigungsware, bitte Lieferzeiten erfragen.

Bitte beachten Sie unsere Gewährleistungsbedingungen.

Standard Lagerware
z dK dB Bordscheiben dN x lN dV
[mm] [mm] [mm]
10 7,45 10 2 Nabe 10x6 3H7
11 8,25 12 2 Nabe 10x6 3H7
12 9,00 12 2 Nabe 12x6 3H7
13 9,80 13 2 Nabe 12x6 3H7
14 10,60 14 2 Nabe 14x6 3H7
15 11,40 15 2 Nabe 15x6 3H7
16 12,20 16 2 Nabe 16x6 4H7
17 13,00 16 2 Nabe 10x6 4H7
18 13,80 17 2 Nabe 10x6 4H7
19 14,60 18 2 Nabe 10x6 4H7
20 15,40 19 2 Nabe 12x6 4H7
21 16,20 20 2 Nabe 12x6 4H7
22 17,00 20 2 Nabe 12x6 4H7
23 17,80 21 2 Nabe 12x6 4H7
24 18,55 22 2 Nabe 14x6 4H7
25 19,35 23 2 Nabe 14x6 4H7
26 20,15 23 2 Nabe 14x6 4H7
27 20,95 24 2 Nabe 14x6 4H7
28 21,75 25 2 Nabe 14x6 4H7
29 22,55 26 2 Nabe 14x6 4H7
30 23,35 28 2 Nabe 16x6 6H7
31 24,15 28 2 Nabe 16x6 6H7
32 24,95 28 2 Nabe 16x6 6H7
33 25,75 30 2 Nabe 16x6 6H7
34 26,55 30 2 Nabe 16x6 6H7
35 27,35 32 2 Nabe 16x6 6H7
36 28,15 32 2 Nabe 20x6 6H7
37 28,90 32 2 Nabe 20x6 6H7
38 29,70 34 2 Nabe 20x6 6H7
39 30,50 34 2 Nabe 20x6 6H7
40 31,30 35 2 Nabe 22x6 6H7
41 32,10 36 2 Nabe 22x6 6H7
42 32,90 36 2 Nabe 22x6 6H7
43 33,70 37 2 Nabe 22x6 6H7
44 34,50 39 2 Nabe 22x6 6H7
45 35,30 39 2 Nabe 22x6 6H7
46 36,10 40 2 Nabe 22x6 6H7
47 36,90 40 2 Nabe 22x6 6H7
48 37,70 0 0 Nabe 26x6 6H7
49 38,45 0 0 Nabe 26x6 6H7
50 39,25 0 0 Nabe 26x6 6H7
51 40,05 0 0 Nabe 26x6 6H7
52 40,85 0 0 Nabe 26x6 6H7
53 41,65 0 0 Nabe 26x6 6H7
54 42,45 0 0 Nabe 26x6 6H7
55 43,25 0 0 Nabe 26x6 6H7
56 44,05 0 0 Nabe 26x6 6H7
57 44,85 0 0 Nabe 26x6 6H7
58 45,65 0 0 Nabe 26x6 6H7
59 46,45 0 0 Nabe 26x6 6H7
60 47,25 0 0 Nabe 34x6 8H7
61 48,05 0 0 Nabe 34x6 8H7
62 48,80 0 0 Nabe 34x6 8H7
63 49,60 0 0 Nabe 34x6 8H7
64 50,40 0 0 Nabe 34x6 8H7
65 51,20 0 0 Nabe 34x6 8H7
66 52,00 0 0 Nabe 34x6 8H7
67 52,80 0 0 Nabe 34x6 8H7
68 53,60 0 0 Nabe 34x6 8H7
69 54,40 0 0 Nabe 34x6 8H7
70 55,20 0 0 Nabe 34x6 8H7
71 56,00 0 0 Nabe 34x6 8H7
72 56,80 0 0 Nabe 34x6 8H7
73 57,60 0 0 Nabe 38x6 8H7
74 58,35 0 0 Nabe 38x6 8H7
75 59,15 0 0 Nabe 38x6 8H7
76 59,95 0 0 Nabe 38x6 8H7
77 60,75 0 0 Nabe 38x6 8H7
78 61,55 0 0 Nabe 38x6 8H7
79 62,35 0 0 Nabe 38x6 8H7
80 63,15 0 0 Nabe 38x6 8H7
81 63,95 0 0 Nabe 38x6 8H7
82 64,75 0 0 Nabe 38x6 8H7
83 65,55 0 0 Nabe 38x6 8H7
84 66,35 0 0 Nabe 38x6 8H7
85 67,15 0 0 Nabe 38x6 8H7
86 67,95 0 0 Nabe 38x6 8H7
87 68,70 0 0 Nabe 38x6 8H7
88 69,50 0 0 Nabe 38x6 8H7
89 70,30 0 0 Nabe 38x6 8H7
90 71,10 0 0 Nabe 38x6 8H7
91 71,90 0 0 Nabe 40x6 10H7
92 72,70 0 0 Nabe 40x6 10H7
93 73,50 0 0 Nabe 40x6 10H7
94 74,30 0 0 Nabe 40x6 10H7
95 75,10 0 0 Nabe 40x6 10H7
96 75,90 0 0 Nabe 40x6 10H7
97 76,70 0 0 Nabe 40x6 10H7
98 77,50 0 0 Nabe 40x6 10H7
99 78,25 0 0 Nabe 40x6 10H7
100 79,05 0 0 Nabe 40x6 10H7
101 79,85 0 0 Nabe 50x6 10H7
102 80,65 0 0 Nabe 50x6 10H7
103 81,45 0 0 Nabe 50x6 10H7
104 82,25 0 0 Nabe 50x6 10H7
105 83,05 0 0 Nabe 50x6 10H7
106 83,85 0 0 Nabe 50x6 10H7
107 84,65 0 0 Nabe 50x6 10H7
108 85,45 0 0 Nabe 50x6 10H7
109 86,25 0 0 Nabe 50x6 10H7
110 87,05 0 0 Nabe 50x6 10H7
111 87,85 0 0 Nabe 50x6 10H7
112 88,60 0 0 Nabe 50x6 10H7
113 89,40 0 0 Nabe 50x6 10H7
114 90,20 0 0 Nabe 50x6 10H7
