N10

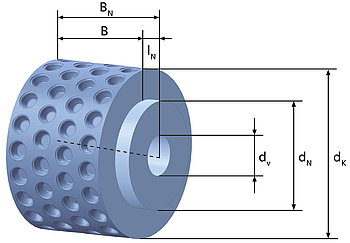

z = Zähnezahl
dK = Aussendurchmesser
dN = Nabendurchmesser
lN = Nabenlänge
B = Scheibenbreite
BN = Gesamtbreite
dV = Bohrungsdurchmesser

Werkstoff
Synchronscheibe: Aluminium

Hinweis:

Der Artikel wird auf den nachfolgenden Seiten weiter spezifiziert. Zum Beispiel erfolgt dort die Auswahl der Scheiben- bzw. der Riemenbreite. Klicken Sie dazu auf den Anfragekorb oder auf den CAD-Button.

Anfertigungsware, bitte Lieferzeiten erfragen.

Bitte beachten Sie unsere Gewährleistungsbedingungen.

Standard Lagerware
z Außendurchmesser Bordscheiben dN x lN dV Ausführung
[mm] [mm]
16 49,49 0 Nabe 16x5,5 6 6F
18 55,86 0 Nabe 20x5,5 6 6F
20 62,22 0 Nabe 23x5,5 6 6F
22 68,59 0 Nabe 26x5,5 6 6F
24 74,95 0 Nabe 27x8 6 6F
25 78,14 0 Nabe 30x8 6 6F
26 81,32 0 Nabe 30x8 6 6F
27 84,50 0 Nabe 30x8 6 6F
28 87,69 0 Nabe 30x8 6 6F
30 94,05 0 Nabe 35x8 8 6F
32 100,42 0 Nabe 38x8 8 6F
34 106,79 0 Nabe 38x8 8 6F
36 113,15 0 Nabe 38x8 8 6F
38 119,52 0 Nabe 38x8 8 6F
40 125,88 0 Nabe 38x8 8 6F
