FC

Stützschienen mit Seitenführung sind bevorzugt anzuwenden, wenn das Förderband gegenüber seitlichen Einwirkungen geführt werden muß.

Bitte beachten Sie unsere Gewährleistungsbedingungen.

Standard Lagerware

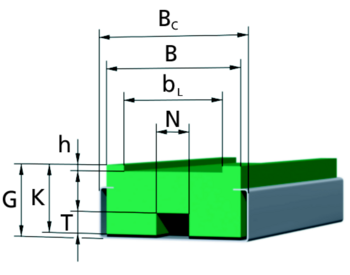

Riemen- breite Schienen- breite Gesamt- breite Lauf- breite Schienen- höhe Lauf- höhe Gesamt- höhe Schienenlänge
b B BC bL K h G
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
32 45 50 33 22 2 23,5
50 68 75 51 32 2 34,5
75 93 100 76 32 2 34,5
100 118 125 101 32 2 34,5

Standard Lagerware
Riemen- breite Schienen- breite Gesamt- breite Lauf- breite Schienen- höhe Lauf- höhe Gesamt- höhe Schienenlänge
b B BC bL K h G
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
32 45 50 33 22 4 23,5
50 68 75 51 32 4 34,5
75 93 100 76 32 4 34,5
100 118 125 101 32 4 34,5

Standard Lagerware
Riemen- breite Schienen- breite Gesamt- breite Lauf- breite Schienen- höhe Lauf- höhe Gesamt- höhe Schienenlänge
b B BC bL K h G
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
50 68 75 51 32 7 34,5
75 93 100 76 32 7 34,5
100 118 125 101 32 7 34,5
